Come misurare una stanza per il nuovo pavimento
La planimetria mostra la stanza come è stata progettata, non come è stata costruita. Usala come schizzo e misura tu stesso ogni parete, le due diagonali e tutto ciò che è incassato, soprattutto negli edifici vecchi. Con un misuratore laser e un metro pieghevole, una stanza richiede circa mezz'ora.
Questa guida è per chi progetta o ordina un pavimento nuovo e ha bisogno delle misure reali della stanza. Leggerai perché le planimetrie spesso non tornano, cosa misurare e dove, come verificare se la stanza è in squadra, quanto è preciso ogni attrezzo, quale misura conta per il taglio e quale per l'ordine, e come inserire la stanza fedelmente nel pianificatore. I valori di tolleranza vengono dalla norma tedesca DIN 18202 e dai dati dei produttori; dove il calcolo è nostro, lo diciamo.
La risposta breve
Usa la planimetria come punto di partenza per la forma della stanza e la posizione delle porte, non come fonte di misure. Misura ogni parete a filo pavimento in tre punti, le due diagonali, ogni nicchia, sporgenza, spalletta di porta e tubo del riscaldamento. Per il taglio conta la misura più piccola, per l'ordine la più grande.
Più l'edificio è vecchio, meno ti fidi della planimetria. Un forum tedesco di esperti racconta di una casa del 1961 la cui larghezza nell'ampliamento si discostava di 39 cm dal progetto originale. È un caso isolato, ma rende l'idea: ciò che è disegnato non è per forza ciò che è stato costruito.
Perché la planimetria non basta
Le planimetrie riportano spesso le misure al grezzo, da muratura a muratura senza intonaco. Poi arrivano intonaco, piastrelle con il loro adesivo, contropareti in cartongesso o battiscopa nuovi, e ogni strato rende la stanza più stretta. Un forum tedesco di edilizia parla di 4–6 mm di intonaco di finitura per parete, circa 1,2 cm sulla larghezza di una stanza. Perfino il regolamento tedesco sulla superficie abitabile misura dalla faccia finita della parete e chiede di rimisurare quando l'edificio non corrisponde al disegno.
Anche una costruzione nuova può scostarsi dal disegno. In Germania la norma DIN 18202 ammette per le misure interne in pianta ±16 mm fino a 3 m e ±20 mm da 3 a 6 m. Una stanza disegnata da 4,00 m può quindi misurare 3,98 o 4,02 m restando nella norma.
Negli edifici vecchi c'è di più: pareti né dritte né parallele, angoli non in squadra, stanze che in realtà sono trapezi, modifiche mai riportate su un disegno. Un grado fuori squadra su una parete di 4 m sono già circa 70 mm (nostro calcolo).
Le planimetrie fotografate o scansionate portano errori propri: le copie sono spesso deformate, e se prendi la scala dalla quota sbagliata, quell'errore finisce su ogni parete.
Cosa misurare, punto per punto
Ogni parete a filo pavimento, da muro a muro e non da battiscopa a battiscopa, perché il pavimento passa sotto il battiscopa. Misura in tre punti: alle due estremità e al centro. Una guida tedesca per la progettazione di cucine consiglia anche una misura a circa 50 cm dalla parete, parallela a essa. A filo pavimento, perché le pareti sono raramente a piombo e in alto misurano diversamente che in basso.
Le due diagonali, da angolo ad angolo. Dicono se la stanza è un rettangolo, un parallelogramma o un quadrilatero irregolare; vedi la sezione seguente.
Nicchie, sporgenze, canne fumarie, pilastri e cavedi: larghezza, profondità e distanza dall'angolo più vicino. Senza questa distanza non riesci poi a mettere il pezzo al posto giusto.
Porte: larghezza del vano, profondità della spalletta fino a metà dell'anta o fino alla soglia, e altezza dal pavimento al bordo inferiore del telaio. I telai vengono poi accorciati dello spessore del nuovo pavimento, perché la doga scivoli sotto.
Tubi del riscaldamento e altri passaggi: distanza dalle due pareti vicine e diametro. Egger chiede fori di almeno 16 mm più grandi del tubo.
Altezze: soglie e passaggi verso le stanze vicine, e la planarità del sottofondo con una staggia lunga. Egger ammette al massimo 2 mm di luce su 100 cm, planeo al massimo 3 mm su 1 m.
La stanza è in squadra? Lo dicono le diagonali
Se le pareti opposte sono lunghe uguali e lo sono anche le due diagonali, la stanza è un rettangolo. Se le diagonali differiscono, almeno un angolo è fuori squadra. Per dare un'idea, nostro calcolo: in una stanza di 4 × 3 m un grado fuori squadra dà circa 84 mm di differenza tra le diagonali, un decimo di grado circa 8 mm.
Controlla i singoli angoli con il triangolo 3-4-5: 60 cm su una parete, 80 cm sull'altra, e la distanza tra i due segni deve essere esattamente 100 cm. Più grande il triangolo, più evidente l'errore: con 60/80/100 cm un grado cambia la diagonale di circa 8 mm, con 1,20/1,60/2,00 m di circa 17 mm.
Puoi calcolare l'angolo di uno spigolo da tre misure: le due pareti dell'angolo (a, b) e la diagonale d tra le loro estremità. Angolo interno = arccos((a² + b² − d²) ÷ (2 × a × b)). Esempio: 4,00 m, 3,00 m e 5,03 m danno 90,7°. Qualsiasi calcolatrice con funzioni trigonometriche lo fa.
Per inquadrare: la DIN 18202 ammette sugli angoli uno scostamento di 12 mm tra 3 e 6 m. Una stanza di 4 × 3 m costruita entro tolleranza può quindi avere fino a circa 15 mm di differenza tra le diagonali (nostro calcolo). La nostra regola pratica, non una norma: fino a circa 10 mm di differenza inserisci la stanza come rettangolo e misura l'ultima fila alle due estremità; oltre, inserisci gli angoli reali.
Attrezzi: quanto misura preciso ciascuno?
Misuratore laser: Bosch indica per i suoi apparecchi ±1,5 mm più 0,05 mm al metro, misurati contro una parete chiara con poca luce ambiente; con luce forte ±3,0 mm più 0,15 mm al metro. Su 5 m sono poco meno di 2 mm, in controluce poco meno di 4 mm (nostro calcolo). Attenzione al bordo di riferimento: la maggior parte degli apparecchi misura dal bordo posteriore, quindi appoggia quello alla parete. Non mirare dritto in un angolo, dove il raggio colpisce due superfici e la lettura salta; mira alla parete liscia accanto. Specchi, vetro e superfici scure e lucide sono cattivi bersagli.
Metro a nastro in acciaio: il numero romano sul nastro indica la classe di precisione secondo la direttiva europea sugli strumenti di misura. La classe II ammette 0,3 mm più 0,2 mm per metro iniziato, quindi 1,3 mm su 5 m. I nastri in tessuto si allungano e non vanno bene.
Metro pieghevole: di solito classe III, 0,6 mm più 0,4 mm al metro. Buono per misure brevi come spallette, distanze dai tubi e nicchie; sulle distanze lunghe ogni spostamento somma errore.

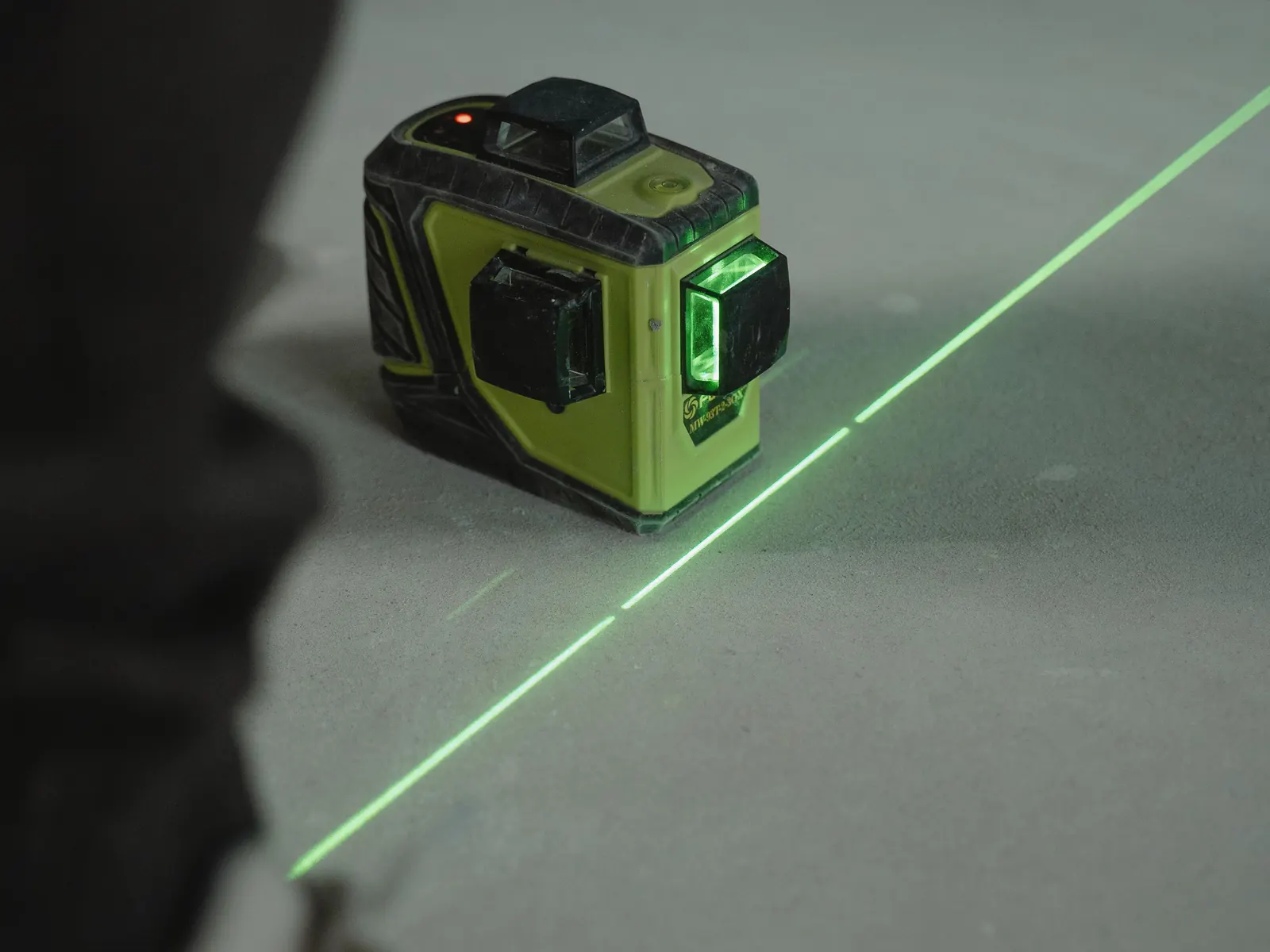

Livella laser a linee incrociate: proietta una linea di riferimento dritta. Bosch indica ±0,3 mm al metro per un modello comune, quindi 1,5 mm su 5 m. Misura dalla linea alla parete in più punti e vedi se la parete è dritta. Un filo teso fa lo stesso lavoro, solo più lentamente.
Una staggia da 1 a 2 m per la planarità del sottofondo e come bordo dritto sulle pareti corte.
Confrontare con la planimetria, ma misurare
Metti la planimetria accanto al tuo schizzo e scrivi le tue misure vicino alle sue. Se una misura si discosta di più di uno o due centimetri, vale la tua, non quella del disegno. Se più misure si discostano nella stessa direzione, spesso la scala di una copia è deformata o la planimetria riporta misure al grezzo.
La planimetria resta utile per tutto ciò che non è cambiato: posizione delle porte, forma della stanza, sequenza degli ambienti. Per il taglio e l'ordine conta la stanza.
Annotare: uno schizzo con ogni misura
Disegna la stanza a mano, numera le pareti in senso orario e scrivi ogni misura al suo posto: tre valori per parete, le due diagonali, ogni nicchia con la distanza dall'angolo, porte, tubi, soglie. La carta millimetrata aiuta ma non serve; l'importante è che ogni numero appartenga a un tratto preciso.
Quale misura conta: per il taglio e per il calcolo della prima e dell'ultima fila, la misura più piccola di una parete, altrimenti il pavimento si blocca. Per la quantità da ordinare, la più grande più lo sfrido: di solito circa il 10 % nella posa dritta, il 15 % con molti angoli e nicchie e dal 15 al 20 % in diagonale o a spina di pesce, arrotondato a confezioni intere. Valgono prima i valori delle istruzioni del tuo prodotto.
Fotografa lo schizzo finito e ogni particolarità della stanza. Davanti alla sega non avrai la stanza sotto gli occhi.
Inserire la stanza fedelmente nel pianificatore
Nel pianificatore scegli «Crea la stanza dalle misure». Ogni riga è una parete: la sua lunghezza e l'angolo di svolta verso la parete successiva, più per sinistra, meno per destra, per esempio in una nicchia. Un angolo in squadra è 90°. In un angolo fuori squadra, l'angolo di svolta è 180° meno l'angolo interno: 90,7° interni diventano 89,3°. Sulla pianta stessa il pianificatore mostra gli angoli interni.
Inserisci le pareti in ordine e lascia che «Chiudi il contorno automaticamente» calcoli l'ultima. Confronta la sua lunghezza con la tua misura: se coincide con circa un centimetro di scarto, le tue misure tornano tra loro. Se si discosta molto, c'è una lunghezza o un angolo sbagliato, e rimisuri lì prima di ordinare il materiale.
Inserisci nicchie, vani porta con soglia e il punto di partenza della posa come misure da una parete, così come le hai prese. Il pianificatore calcola con ciò che inserisci; non verifica se una parete è storta o il sottofondo è piano.
Misurare la stanza in 7 passaggi
Prepararsi
Svuota la stanza il più possibile e togli i battiscopa se vanno comunque sostituiti. Tieni a portata di mano attrezzi, carta e planimetria.
Confrontare con la planimetria, ma misurare
Usa la planimetria come base per lo schizzo e numera le pareti in senso orario. Nessun numero del disegno vale finché non l'hai verificato nella stanza, soprattutto negli edifici vecchi.
Misurare ogni parete in tre punti
A filo pavimento, da muro a muro, alle due estremità e al centro. Annota tutti e tre i valori, non uno solo.
Controllare diagonali e angoli
Misura le due diagonali. Se differiscono, controlla ogni angolo con il triangolo 3-4-5 o calcolalo da due pareti e dalla diagonale.
Rilevare tutto ciò che è fisso
Nicchie, sporgenze, pilastri, porte con profondità della spalletta e altezza del telaio, tubi del riscaldamento, soglie: per ciascuno misura e distanza dall'angolo più vicino.
Controllare rettilineità e planarità
Misura lungo ogni parete partendo da una livella laser a linee incrociate o da un filo, e controlla il pavimento con la staggia. Da circa 5 mm di scostamento lungo una parete, traccia la prima fila sulla forma del muro; da 2–3 mm su 1 m, livella il pavimento.
Inserire e verificare
Nel pianificatore scegli «Crea la stanza dalle misure», inserisci pareti e angoli di svolta, lascia chiudere il contorno automaticamente e confronta l'ultima parete con la tua misura.
Planimetria o metro: quando basta la planimetria?
| Situazione | La planimetria basta per | Misura |
|---|---|---|
| Costruzione nuova, progetto esecutivo con misure finite | Stima della quantità, confronto dei preventivi | Ogni parete in tre punti e le diagonali prima del taglio |
| Planimetria con misure al grezzo, senza intonaco | Forma della stanza e posizione delle porte | Tutto: ogni strato di intonaco o di piastrelle rende la stanza più stretta |
| Edificio vecchio, planimetria di decenni fa | Forma approssimativa, sequenza degli ambienti | Ogni parete, le due diagonali, ogni angolo con il triangolo 3-4-5 |
| Ristrutturato dopo il disegno (controparete, muro nuovo, piastrelle) | Nessuna misura | Tutta la stanza da capo |
| Planimetria fotografata o fotocopiata | Forma della stanza | Almeno due misure lunghe, per accorgersi della deformazione |
| Le diagonali differiscono di più di circa 10 mm | Nessun angolo | Calcolare gli angoli da pareti e diagonali e inserirli così |
| Piastrelle con griglia a vista | Niente per gli assi | Tracciare gli assi nella stanza e verificare la squadra |
Attrezzi e materiali
| Articolo | Quantità |
|---|---|
| Misuratore laser di distanze | 1; di solito ±1,5 mm, ±3 mm con luce forte (Bosch) |
| Metro a nastro in acciaio, classe di precisione II o migliore, almeno 5 m | 1 |
| Metro pieghevole per le misure brevi | 1 |
| Livella laser a linee incrociate o filo come riferimento dritto | 1 |
| Staggia da 1 a 2 m | 1 |
| Carta, matita, portablocco | 1 ciascuno |
| Calcolatrice con funzioni trigonometriche o telefono | 1 |
| Nastro di carta per segnare i punti di misura | 1 rotolo |
Gli errori di misura più frequenti
Misure copiate dalla planimetria
Come riconoscerlo: L'ultima fila non torna, o manca una confezione.
Rimedio: Usare la planimetria solo come schizzo e misurare ogni parete di persona.
Misurato in un solo punto
Come riconoscerlo: L'ultima fila diventa troppo stretta a un'estremità, o si blocca.
Rimedio: Misurare ogni parete alle due estremità e al centro.
Misurato da battiscopa a battiscopa
Come riconoscerlo: La quantità è scarsa, perché il pavimento passa sotto il battiscopa.
Rimedio: Togliere i battiscopa o misurare da muro a muro.
Diagonali non misurate
Come riconoscerlo: La stanza è un trapezio e le file corrono di sbieco verso la parete opposta.
Rimedio: Misurare le due diagonali e, se differiscono, calcolare gli angoli.
Laser puntato in un angolo o bordo di riferimento sbagliato
Come riconoscerlo: La stessa distanza dà due letture diverse.
Rimedio: Bordo posteriore contro la parete, mirare alla superficie liscia accanto all'angolo, misurare due volte ogni distanza importante.
Dimenticate nicchie, spallette o tubi
Come riconoscerlo: Solo durante la posa, quando manca un pezzo o un foro è nel posto sbagliato.
Rimedio: Riportare ogni elemento nello schizzo con larghezza, profondità e distanza dall'angolo.
Quando far misurare un professionista
Misurare una stanza puoi farlo da solo. Fatti aiutare quando le misure reggono una decisione che costa cara se è sbagliata:
- Le diagonali differiscono di diversi centimetri, o quasi nessun angolo è in squadra.
- Il sottofondo ha più di 2–3 mm di dislivello su 1 m e va livellato.
- Ordini un materiale costoso, come parquet massello o piastrelle di grande formato, dove conta ogni confezione.
- Più stanze vanno unite senza giunto, e le file devono passare allineate attraverso le porte.
- Si spostano o si rivestono delle pareti: allora si misura dopo i lavori, non prima.
Domande frequenti
- Posso prendere le misure direttamente dalla planimetria?
- Per una prima stima della quantità sì, per il taglio e l'ordine no. Le planimetrie riportano spesso misure al grezzo senza intonaco, e perfino una costruzione nuova può scostarsi dal disegno da ±16 a ±20 mm secondo la norma tedesca DIN 18202. Negli edifici vecchi possono essere centimetri.
- Con quale precisione devo misurare?
- Al millimetro basta; conta misurare in più punti. Il giunto perimetrale di 8–15 mm chiesto dai produttori assorbe piccoli errori, non una parete misurata male.
- Basta un misuratore laser?
- Sulle distanze lunghe è più preciso e veloce di un metro a nastro: di solito ±1,5 mm, ±3 mm con luce forte. Per le misure brevi su spallette e tubi il metro pieghevole è più pratico, e per capire se una parete è dritta ti serve una linea di riferimento da livella laser a linee incrociate o da un filo.
- La mia stanza non è in squadra. E adesso?
- Misura le due pareti dell'angolo storto e la diagonale tra le loro estremità, e calcola l'angolo. Inseriscilo nel pianificatore come angolo di svolta, cioè 180° meno l'angolo interno. Dove finirà il cuneo lo decidi quando scegli da dove iniziare la posa.
- Quale misura uso per l'ordine?
- La più grande, più lo sfrido indicato nelle istruzioni, arrotondata a confezioni intere. Per il taglio della prima e dell'ultima fila, invece, la più piccola.
Le tue misure diventano una stanza
Nel pianificatore crei la stanza dalle lunghezze delle tue pareti e dai tuoi angoli, con nicchie e vani porta, e vedi lo schema di posa, i tagli e la quantità. Calcola con le tue misure; non verifica se le pareti sono dritte né se il sottofondo è piano.
