Aufmaß für die Bodenverlegung direkt aus Ihrem IFC-Gebäudemodell (BIM)

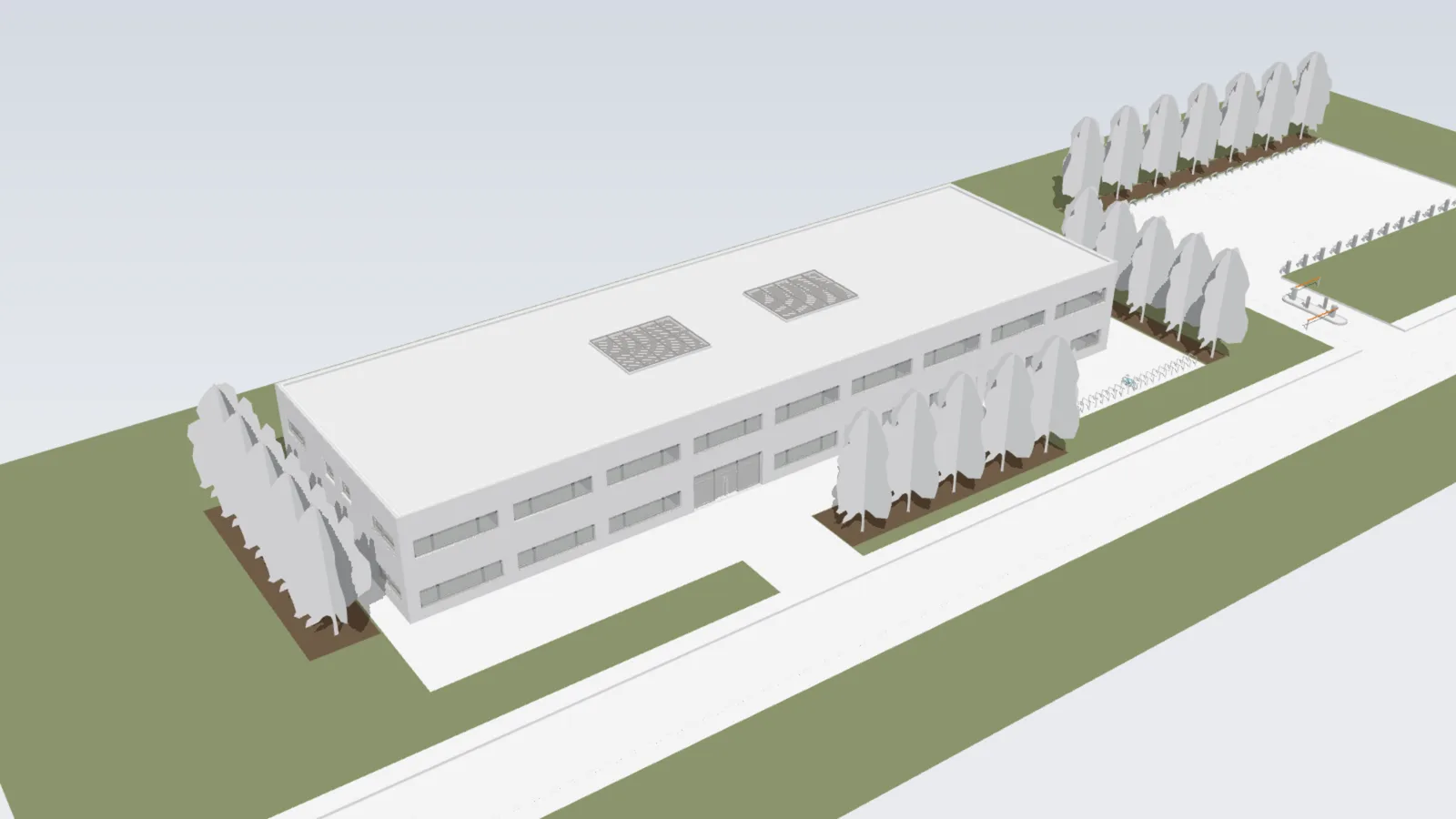

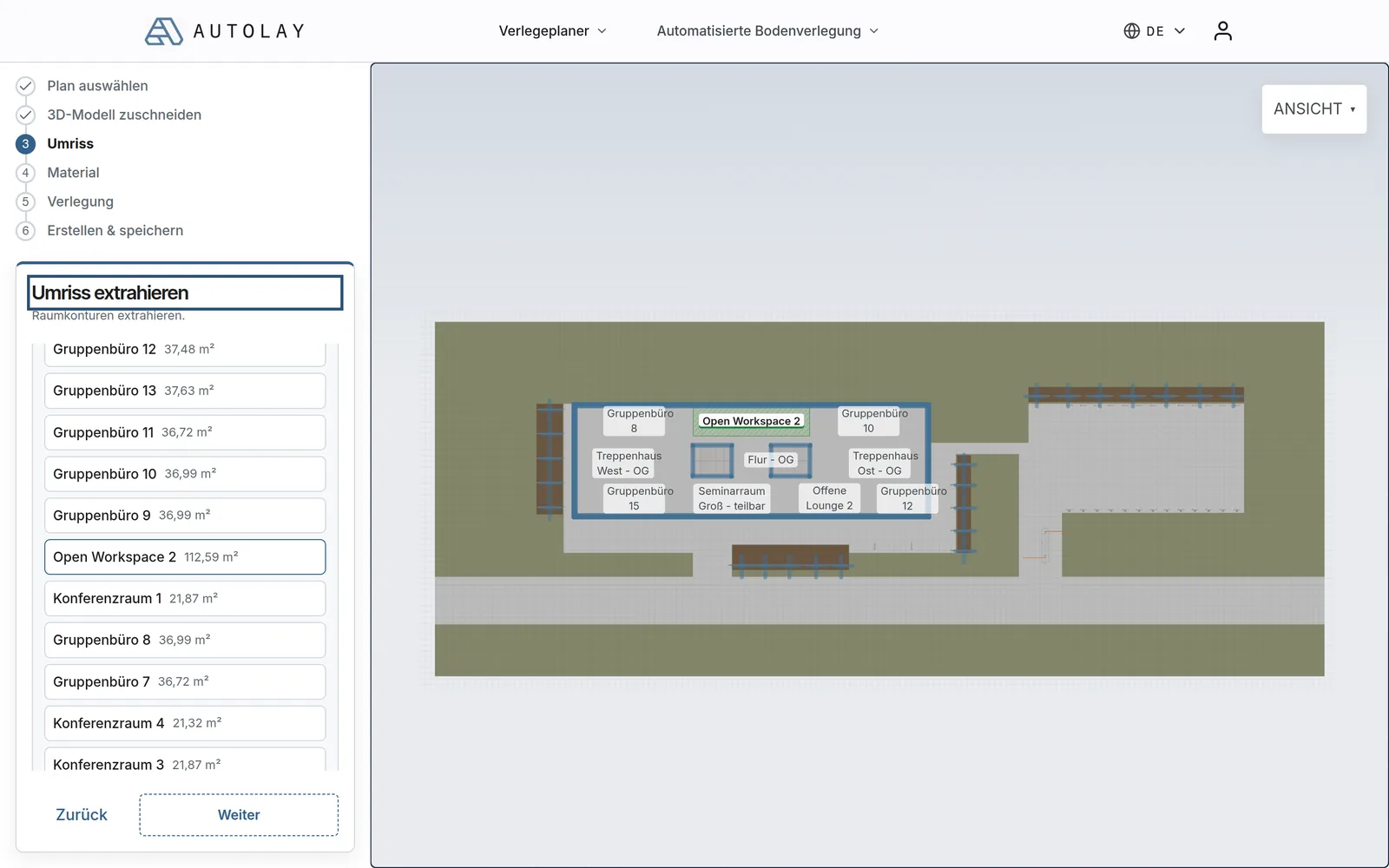

Nicht jeder IFC-Export ist gleich brauchbar, und der Unterschied entsteht im Exportdialog und nicht im Modell. Der beste Fall ist ein Coordination-View-Export mit Räumen und aktivierten Basismengen: Die Datei trägt dann IfcSpace-Objekte mit den Konturen und Flächen des Architekten, und Räume lassen sich über ihren Namen auswählen. Das ist das schnellste Aufmaß überhaupt – Sie klicken die Räume an, die einen Belag bekommen, und die Konturen sind bereits da.

Der Normalfall ist unordentlicher. Räume sind manchmal gar nicht modelliert, Basismengen häufig abgeschaltet, und ein für die Tragwerkskoordination exportiertes Modell enthält oft überhaupt keine Räume. Autolay arbeitet deshalb auf der Geometrie selbst: Es behält die nach oben gerichteten Flächen, verwirft Decken und Plattenunterseiten und gruppiert den Rest nach Höhe zu Geschossen. Verloren gehen die Namen, nicht das Aufmaß.

Zwei praktische Hinweise. Erstens: Exportieren Sie nur die Fachmodelle, die Sie brauchen – ein Architekturmodell mit angehängter kompletter Haustechnik ist um ein Vielfaches größer und langsamer, ohne dem Bodenaufmaß etwas zu bringen. Zweitens: Wurde das Modell auf einem Vermessungskoordinatensystem aufgesetzt, exportieren Sie nach Möglichkeit mit lokalem Nullpunkt; Modelle, die zehn Kilometer vom Ursprung entfernt liegen, sind eine bekannte Quelle von Genauigkeitsartefakten in jedem IFC-Viewer, nicht nur in diesem.

• IFC2x3 und IFC4 laden beide; Coordination View mit Räumen und Basismengen liefert das sauberste Ergebnis.
• Fehlende Räume sind kein Hindernis – Böden werden aus der Geometrie erkannt, Sie wählen dann Flächen statt Namen.
• Möglichst nur die Architektur exportieren; Haustechnik und Tragwerk erhöhen Dateigröße und Ladezeit ohne Nutzen für die Fläche.
• Lokalen Nullpunkt statt weit entfernter Vermessungskoordinaten wählen und nach dem Laden prüfen, ob die Geschosshöhen plausibel sind.

Die Einheiten stehen an erster Stelle, weil sie alles andere kippen. Eine IFC-Datei, die in Millimetern geschrieben und in Metern gelesen wird, ergibt ein tausendfach zu großes Gebäude – und das Symptom ist keine Fehlermeldung, sondern ein scheinbar leeres Modell, weil die Kamera in einer Wand steht. Die Prüfung dauert fünf Sekunden: Sehen Sie nach dem Laden auf eine Geschosshöhe. Steht dort 2,7, ist die Datei in Ordnung; steht dort 2700 oder 0,0027, war der Export falsch und nicht der Viewer, und ein neuer Export geht schneller als jedes Umskalieren. Prüfen Sie im selben Zug die Längeneinheit, die die Datei selbst angibt: IFC2x3 und IFC4 deklarieren sie im Projektkontext, und ein Exporter, der dort Millimeter einträgt, während die Geometrie in Metern vorliegt, erzeugt genau dieses Bild.

Fehler zwei und drei sind Geometriefehler, die auf dem Bildschirm tadellos aussehen. Eine Decke, die als eine durchgehende Platte unter allen Trennwänden modelliert ist, liefert eine Bodenfläche, die die Wände einschließt – für die Tragwerksplanung richtig, für die Verlegung um mehrere Prozent zu groß. Und ein Bodenbelag, der zugleich als IfcCovering und als oberste Schicht im Materialaufbau der Decke steckt, wird von jedem Werkzeug doppelt gezählt, das die Geometrie für bare Münze nimmt. Beide zeigen sich auf dieselbe Weise: Das Aufmaß liegt in jedem Raum gleichmäßig ein paar Prozent über dem Raumbuch.

Die letzten beiden sind organisatorisch. Bauteile ohne Geschosszuordnung fallen aus einer geschossweisen Auswahl vollständig heraus und sind die übliche Erklärung für einen Raum, der schlicht fehlt; laden Sie ohne Geschossfilter, suchen Sie nach verwaister Geometrie, und der Raum taucht auf. Und überlappende Räume – ein Flur, der durch die Räume hindurch modelliert ist, ein doppelt importiertes Modell – verdoppeln eine Fläche lautlos. Weicht ein Aufmaß um mehr als ein paar Prozent vom Raumbuch ab, arbeiten Sie diese fünf Punkte ab, bevor Sie dem Modell misstrauen: Vier davon sind Exporteinstellungen, der fünfte ist in zehn Minuten im Autorenprogramm behoben. Bei zusammengeführten Fachmodellen lohnt sich derselbe Durchgang je Teilmodell, denn doppelte Geschosse entstehen fast immer beim Zusammenführen und nicht beim Modellieren.

• Nach dem Laden eine Geschosshöhe prüfen: 2,7 sind Meter und in Ordnung, 2700 oder 0,0027 sind ein Einheitenfehler im Export.
• Eine Decke, die unter den Trennwänden durchläuft, zählt als Bodenfläche – auf die Raumgrenze beschneiden oder den Boden stattdessen aus den Räumen nehmen.
• Ein Belag, der als IfcCovering und als Deckenschicht modelliert ist, wird doppelt gezählt; entscheiden Sie sich für eines und lassen Sie das andere aus dem Export.
• Bauteile ohne Geschoss verschwinden aus der geschossweisen Auswahl; doppelte Importe und durch Räume gezogene Flure verdoppeln die Fläche.

Die häufigste Überraschung beim Aufmaß aus dem Gebäudemodell ist, dass die Quadratmeter nicht zur Raumliste passen – und meist ist keine der beiden Zahlen falsch. Eine Raumliste misst einen Raum nach einer festgelegten Regel: bis zur fertigen Wandoberfläche in einer bestimmten Höhe, teils ohne Flächen unter einer Mindestraumhöhe, teils nach einer im Projekt vereinbarten Norm. Das ist eine Fläche für die Berichterstattung.

Ein Bodenaufmaß misst die Fläche, auf die Material kommt – und das ist eine Frage der Ausführung. Der Belag läuft unter Türschwellen bis zur Mitte des Türblatts, endet am Küchensockel oder läuft darunter durch, je nach einer Entscheidung, die jemand treffen muss, ignoriert eine Stütze, aber nicht die Nische dahinter, und wird anschließend als einzelne Dielen oder Fliesen mit umlaufender Dehnungsfuge verlegt. Diese Entscheidungen bewegen die Zahl um mehrere Prozent in beide Richtungen.

Behandeln Sie die Raumliste deshalb als Plausibilitätsprüfung und nicht als Zielwert. Liegt Ihr Aufmaß wenige Prozent neben der Modellfläche, stimmt die Kontur. Liegt es zwanzig Prozent daneben, stimmt etwas an der Auswahl nicht – meist ein doppelt gezähltes Zwischengeschoss, ein als Boden erfasster Schacht oder ein Raum aus dem falschen Geschoss.

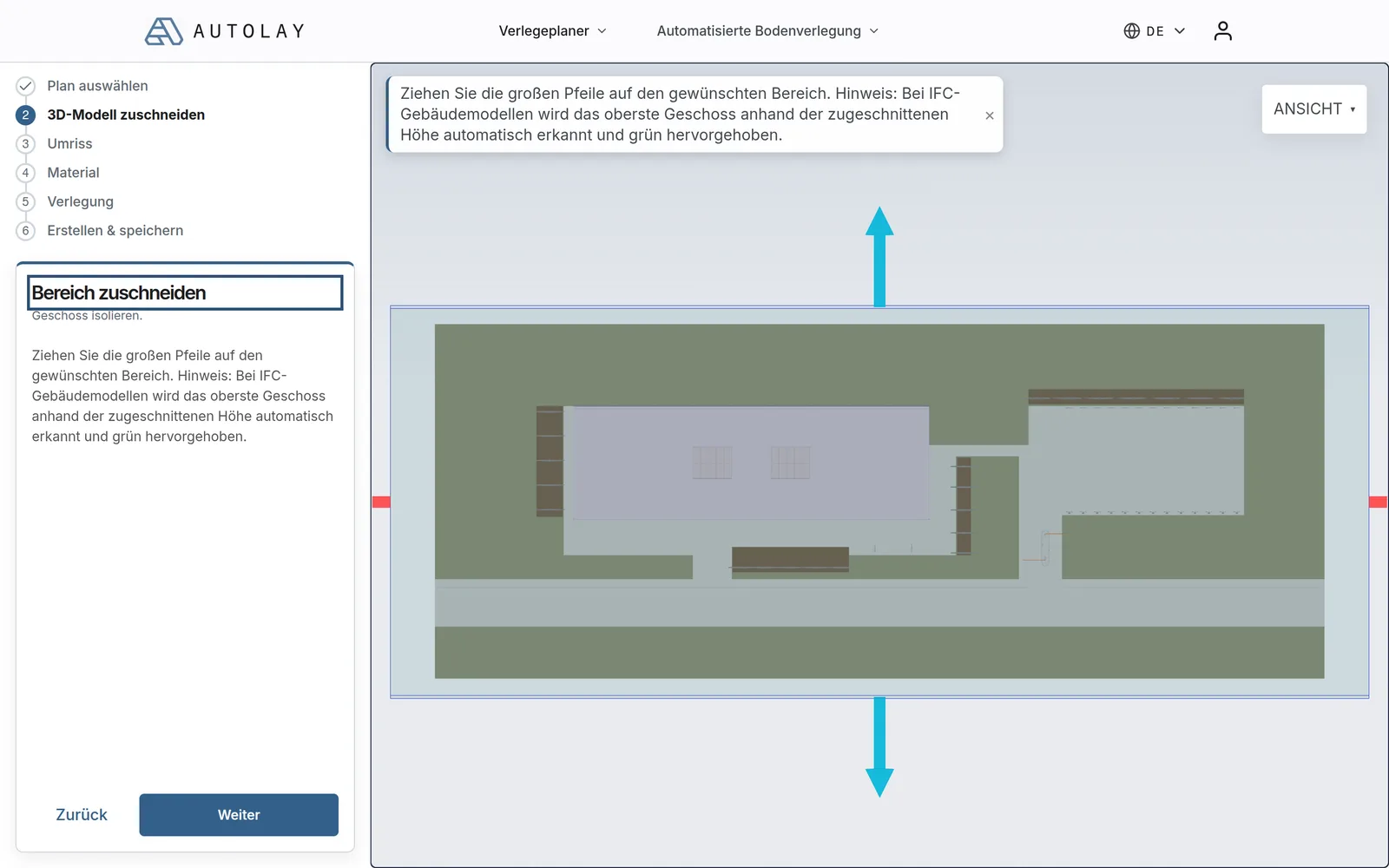

Echte Projekte haben selten drei saubere Ebenen. Es gibt Split-Level, Galerien, die zum darunterliegenden Geschoss gehören, Technikräume ein halbes Geschoss höher und Modelle, bei denen das Geländemodell in derselben Datei ankam. All das bringt eine naive Gruppierung nach Höhe durcheinander – dafür gibt es die Schnittbox: Sie schieben sie auf das gewünschte Geschoss, und die erkannte Bodenfläche folgt ihr.

Arbeiten Sie geschossweise, auch wenn das ganze Gebäude geladen ist. Das hält die Auswahl überprüfbar – Sie sehen auf einer Ebene, was Sie angeklickt haben – und entspricht der Art, wie das Material tatsächlich bestellt und angeliefert wird, nämlich nach Geschoss und Bauabschnitt statt nach Gebäude. Außerdem fällt ein vergessener Raum sofort auf: Eine Lücke in der markierten Fläche sieht man deutlich schneller als eine fehlende Zeile in einer Tabelle.

Prüfen Sie die Geschosshöhen nach dem Laden grundsätzlich. Ein Modell mit Ebenen bei 0, 3,20 und 6,40 Metern verhält sich normal; meldet es Ebenen im Millimeterabstand, ist meist jeder Raum auf einer eigenen Referenzebene modelliert – dann braucht die Gruppierung die Schnittbox statt der automatischen Trennung.

Ein Modell liefert raumweise Mengen, und die Versuchung ist groß, raumweise zu bestellen. Tun Sie es nicht. Wer in jedem Raum einzeln auf ganze Pakete aufrundet, kauft je Raum ein angebrochenes Paket Verschnitt; wer einmal je Material und Lieferung über alle Räume mit demselben Belag rundet, spart auf jeder größeren Fläche mehrere Prozent. Behalten Sie die Raumwerte für Bauzeitenplan und Verlegeplan und bestellen Sie gegen die Summe.

Bei großen Aufträgen zählt die Charge so viel wie die Menge. Räume aus verschiedenen Chargen desselben Produkts unterscheiden sich im Streiflicht sichtbar – deshalb geht die Bestellung einmal über die Gesamtmenge hinaus und nicht geschossweise im Takt des Bauablaufs. Ist eine zweite Charge unvermeidbar, legen Sie vorab fest, welche Räume sie bekommen – Nebenräume, Lager, Technik – statt den Unterschied später im Hauptflur zu entdecken.

Und rechnen Sie mit Revisionen. Ein Modell, das eine Trennwand um 30 cm verschiebt, ändert die Fläche fast nicht und die Randzuschnitte erheblich. Die ehrliche Antwort auf einen neuen Stand ist deshalb, das Aufmaß neu zu rechnen, statt die alten Zahlen anzupassen. Es dauert eine Minute – und genau das ist das Argument dafür, das Aufmaß überhaupt an das Modell zu binden.

• Einmal je Material und Lieferung auf ganze Pakete aufrunden, nicht einmal je Raum.
• Die raumweise Aufstellung für den Verlegeplan behalten; bestellt wird gegen die Summe.
• Nach jeder Modellrevision neu rechnen – eine verschobene Wand verändert die Schnittliste stärker als die Fläche.
• Vorab festlegen, welche Räume eine zweite Charge bekommen, falls sie unvermeidbar wird.

Ein Gebäudemodell ist eine Absichtserklärung. Belegt wird das Gebäude, das tatsächlich gebaut wurde – und im Bestand weichen beide stärker voneinander ab, als allen lieb ist. Trennwände werden während der Ausführung verschoben, Estriche werden dicker als gezeichnet, und eine Öffnung wird zugesetzt, ohne dass das Modell je davon erfährt. Ein Aufmaß aus dem Modell ist der richtige Ausgangspunkt und im Neubau meist genau genug zum Bestellen – ein Aufmaß vor Ort ersetzt es nicht.

Der pragmatische Ablauf: früh aus dem Modell aufmessen, solange die Mengen Ausschreibung und Terminplan treiben, und die entscheidenden Räume vor der Bestellung prüfen. Lange durchlaufende Flächen und Räume mit teurem Material sind ein Maßband wert, eine Reihe identischer Zellenbüros nicht. Wo der Bestand wirklich unklar ist, liefert ein 3D-Scan des fertigen Rohbaus eine Kontur aus den Flächen, wie sie existieren – und speist dieselbe Engine wie die IFC-Kontur.

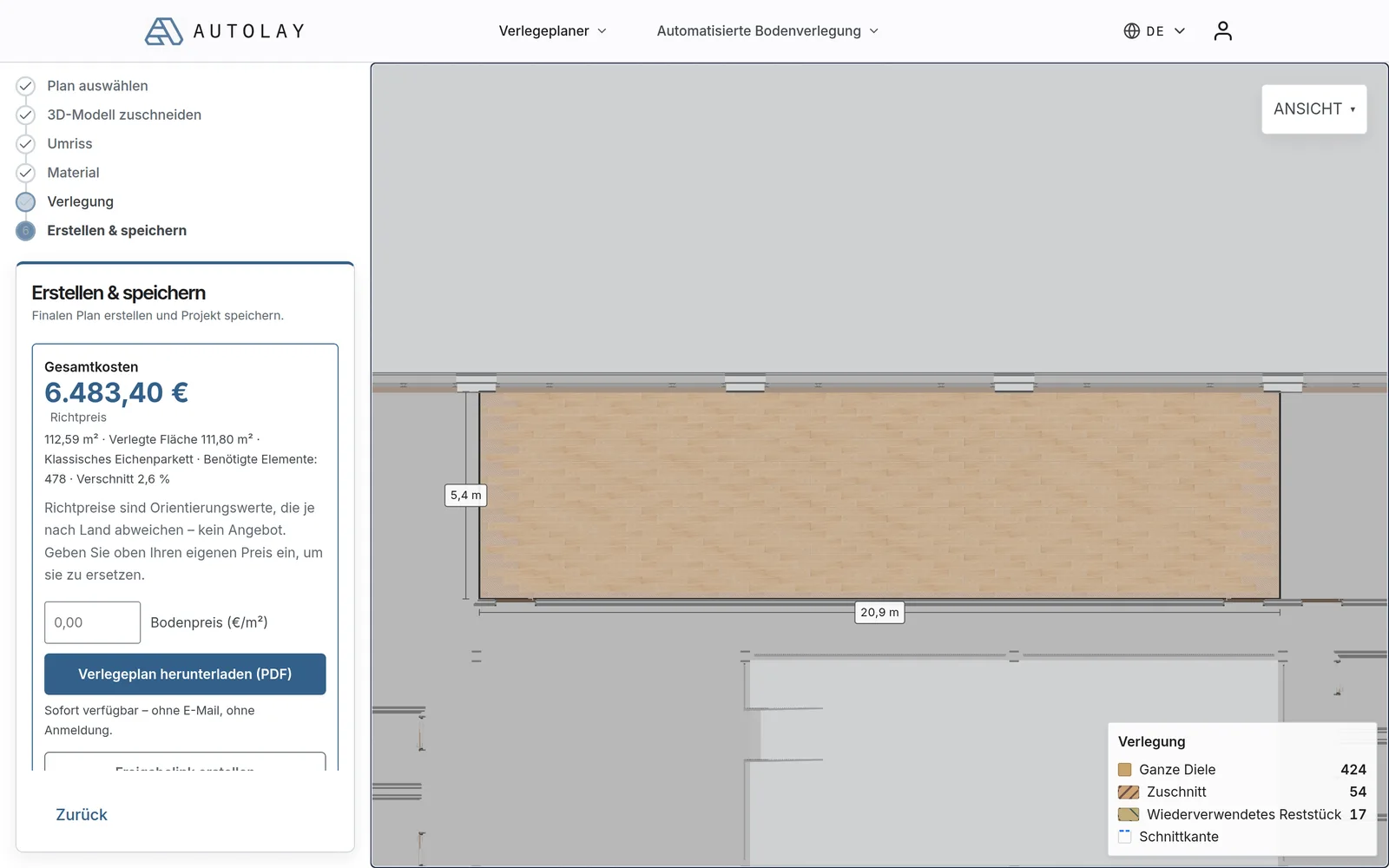

Woher die Kontur auch stammt, der letzte Schritt ist identisch: Der Raum wird Reihe für Reihe verlegt, die Zuschnitte werden gezählt, die Pakete aufgerundet, und die Schnittliste benennt jedes Stück und den Verbleib seines Reststücks. Das ist die Zahl, gegen die sich bestellen lässt – aus Ihrem Modell gerechnet statt aus Fläche und Faustregel geschätzt.
